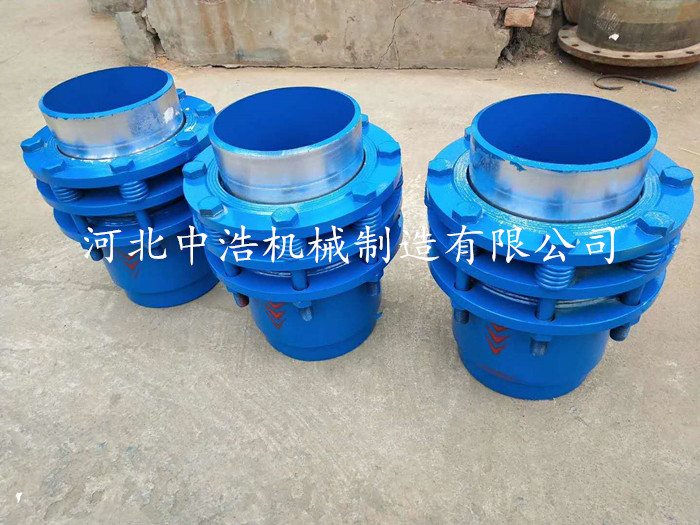

套筒補償器是一種可以在地上架空或埋在地下的補償器，這種套筒補償器常見遇到的問題是水擊。水擊對套筒補償器影響很大，水擊產生的能量釋放不出來，作用在管道保溫結構、支架、套筒補償器及閥門上。彎頭處或管道出地處，發生水擊情況較多，但因管道是剛性的，抗水擊能力強，套筒補償器波紋是柔性體，無法抵御水擊瞬間劇增壓力波沖擊振動，造成破壞從破壞的部位來看，一是波紋，二是導流套，而很薄弱的環節是套筒補償器的波紋，水擊的結果造成套筒補償器變形甚至破裂，導流套倒個或撕裂，嚴重危害管網。

　　套筒補償器防止水擊的措施：除合理根據熱負荷確定相應管徑，有針對性設置好疏水點，有效及時進行疏水外，在套筒補償器的設計布置方式上，也應加以改進。建議將補償器遠離彎頭及上翻處固定支架，改在靠近另一側固定支架，這樣即使管道中存在少量積水，但作用位置遠離補償器，可大大減少水擊的對補償器造成的破壞。另外選用外壓套筒補償器，改進導流套形式也能起到相應的防范水擊作用。



　　熱力管網有時雖然原始設計很好，但由于進行施工后經常碰到障礙，現場實際情況與設計往往出入很大，不得不做大量的實際設計變更，對自然補償管道只要處理適當不會產生很大影響，但對軸向補償器管路影響非常大，不少施工單位對此沒有充分熟悉，某些固定支架在管道改變走向后，原來不承受壓力推力改為承受壓力推力或者產生較大彎距，支架受力結構形式發生重大變化，處置不當很輕易推壞固定支架，導致事故發生。由于施工單位_化程度普遍較低，主要靠設計單位對施工的熱網布置整體性進行控制，在管線變更較大情況下，應_注重管道的受力形式是否符合補償器布置基本原則，通過合理分段，確保管線呈直線，控制拐點產生，減少作用于固定支架與導向支架的彎矩及側向推力，進而確保管系合理。這對于設計人員很為重要，除了不斷積累經驗外，要形成明確設計思路，才能提高設計補償器管系的水平。

　　套筒補償器在安裝時有些地方需要注意一下，首先檢查其規格是否與定貨一致。單向補償器的滑動套筒應安裝在介質的流入端。

　　套筒補償器兩端相焊接的管段要進行坡口處理，焊接后要按驗收規范進行水壓實驗，壓力為工作壓力的1.5倍。試壓時如密封裝置發生泄露，應均勻旋緊螺栓，緊固至無泄露為止。

　　套筒補償器沿管道中線安裝，不同軸度大于1%，以防運行時摩擦力過大及影響密封性。在靠近補償器的管道處應設置導向滑動支座，防止側向位移。注意保護滑動表面，嚴禁碰傷或腐蝕。

　　雙向套筒補償器應用固定支座托起，并保持與管路同心，兩邊的補償距離要近似相同。套筒補償器各種氣溫下，均可按較大長度安裝，不需預拉或預壓（出廠為產品的較大長度）。

　　中浩機械小編在這里提醒大家以后在安裝套筒補償器時，要按照安裝要求進行安裝，避免后期出現不必要的麻煩。
